進料粒度
生產能力
應用範圍:廣泛應用於選別錫、鎢、金銀、鉛、鋅、鉭、铌、鐵、錳、鈦鐵和煤等。
產品介紹:搖床主要由床頭、電動機、調坡器、床麵、礦槽、水槽、來複條以及潤滑係統等八個部分組成床麵的縱向往複運動是通過曲柄連杆式傳動機構來實現的。
0371-67772727
一種搖床是用於選別細粒物料的重力選礦設備,廣泛應用於選別錫、鎢、金銀、鉛、鋅、鉭、铌、鐵、錳、鈦鐵和煤等。我廠生產搖床曆史悠久,並不斷開發創新,從最初的直條床麵搖床基礎上發展到單曲波床麵搖床(上世紀70年代);到雙曲波床麵搖床(上世紀90年代),使搖床的處理量、回收率和富集比都有大幅度的提高。

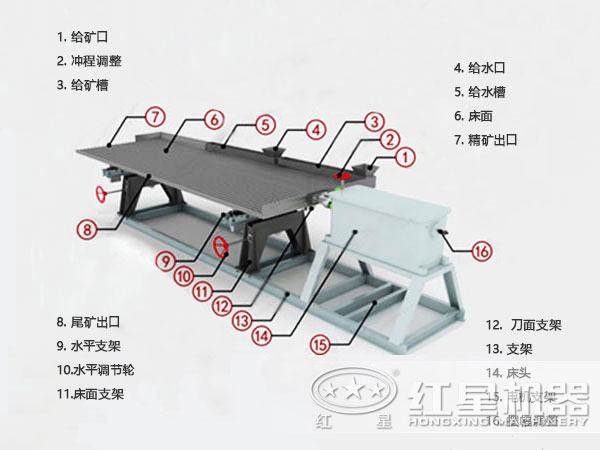

搖床主要由床頭、電動機、調坡器、床麵、礦槽、水槽、來複條以及潤滑係統等八個部分組成床麵的縱向往複運動是通過曲柄連杆式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖杆隨之作上、下 運動,搖杆向下運動時,肘板推動後軸和往複杆向後移動,彈簧受到壓縮床麵是通過聯動座和往複杆相連的,所以此時亦使床麵作後退運動,當搖杆向上運動時,由於受到彈簧的伸張力推動,床麵隨之向前運動。
主要的選礦配套設備包括:球磨機、節能球磨機、高效節能球磨機、高效球磨機、水泥球磨機、幹式球磨機、濕式球磨機、轉筒球磨機、選鐵球磨機、高能球磨機、滾筒式球磨機、攪拌球磨機、礦山球磨機、鄂式破碎機、伊人成人在线、磁選機、永磁筒式磁選機、幹式磁選機、濕式磁選機、磁選設備、回轉窯、轉筒烘幹機、烘幹機、烘幹機生產工藝、工業烘幹機、體外傳熱烘幹機、振動給料機、振動喂料機、電磁振動給料機、振動篩、圓振動篩、直線振動篩、分級機、螺旋分級機、分級設備、浮選機、浮選設備、高效濃縮機,高頻篩,高品篩、成品篩,篩分設備、篩選設備、搖床,圓盤造粒機及各種礦山選礦設備。另外,公司可為用戶提供項目設計,工藝流程設計,標準和非標準設計製造。
6-S型搖床是一種物理選礦設備,它主要用於選別金、銀、鉛鋅、鉭铌、錫等稀有金屬和貴重金屬礦石。
名 稱 | 粗砂搖床 | 細砂搖床 | 礦泥搖床 | |
床麵尺寸 | 長度(mm) | 4450 | 4450 | 4450 |
傳動端寬(mm) | 1855 | 1855 | 1855 | |
精礦端寬(mm) | 1546 | 1546 | 1546 | |
最大給礦粒度(mm) | 2 | 0.5 | 0.15 | |
給礦量(t/d) | 30-60 | 10-20 | 15-25 | |
給礦濃度(%) | 25-30 | 20-25 | 15-25 | |
行程(mm) | 16-22 | 11-16 | 8-16 | |
頻率(f) | 45-48 | 48-53 | 50-57 | |
床麵清洗水量(t/d) | 80-150 | 30-60 | 10-17 | |
床麵橫向坡度(°) | 2.5-4.5 | 1.5-3.5 | 1-2 | |
床麵縱向坡度(%) | 1.4 | 0.92 | ---- | |
床麵尖滅角(°) | 32-42 | 40 | 42 | |
選礦麵積(㎡) | 7.6 | 7.6 | 7.6 | |
床麵長度比 | 2.6 | 2.6 | 2.6 | |
床麵端麵形狀 | 矩形 | 鋸齒形 | 三角形 | |
電機功率 | 1.1 | 1.1 | 1.1 | |
傳動機構 | 偏心連杆機構 |
