        烘幹機

        烘幹機

        應用範圍:烘幹機主要用於選礦、建材、冶金、化工等部門烘幹一定濕度或粒度的物料。烘幹機廣泛適用於秸稈壓塊燃料、木炭機械、木屑顆粒燃料、鋸末壓塊、農牧業工程等行業。

        產品介紹:工業烘幹機也叫幹燥設備或幹燥機,是礦業設備中應用較為普通且廣泛的一種幹燥設備。

        24小時免費服務熱線

        0371-67772727

        獲取優惠報價

        烘幹機簡介

        烘幹機是選礦中一個必不可卻得選礦設備之一。

        從廣義角度上講,烘幹機應用於一切需要烘幹的領域,比如水稻、小麥、衣服、製藥等領域。

        從狹義角度上講,烘幹機應用於礦物煉的領域,比如建材,冶金、化工、水泥工業烘幹礦渣石灰石、煤粉、礦渣、粘土等領域。

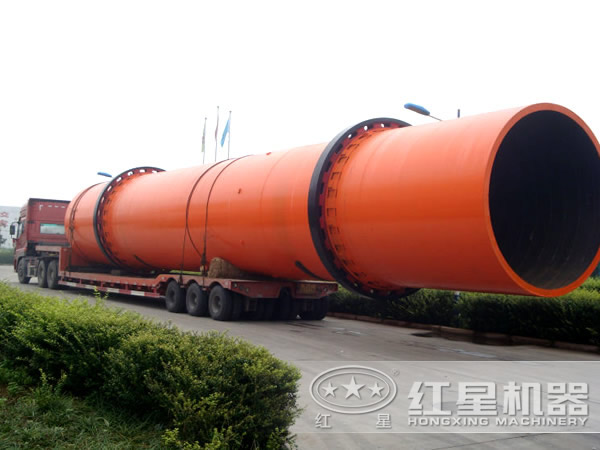

        烘幹機現場實拍

        烘幹機圖片實拍

        烘幹機

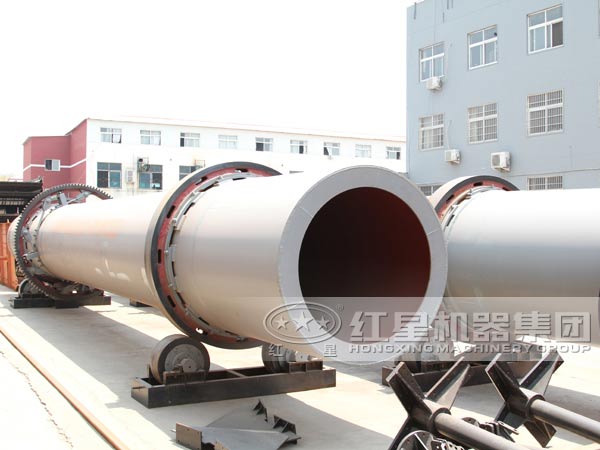

        烘幹機實拍

        烘幹機結構

        烘幹機主要由筒體裝置前後托輪裝置、進出料裝置、傳動裝置與齒輪罩等部件組成。(與烘幹機配套的附屬設備:燃燒室、喂料出料設備、收塵設備等不屬烘幹機範圍)。

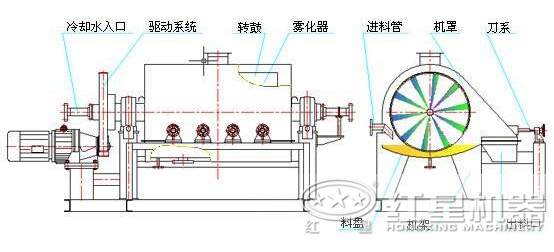

        烘幹機結構

        烘幹機筒體是臥式回轉圓筒,烘幹機內部從前至後焊有交錯排列角度不同的各式抄板。在進料端為防止倒料設有門圈及螺旋抄板。在其外部裝有用於支承的輪帶。筒體通過前後輪帶支承在托輪裝置上,在後托輪裝置上設置擋輪以控製筒體的軸向竄動。烘幹機筒體的轉動是由傳動裝置通過小齒輪帶動固定在筒齒輪而回轉的。

        每一托輪設置調節頂絲,以便調節托輪前後位置。同時還設有托輪刮油氈,使烘幹機托輪帶接觸麵含有良好的油膜,延長托輪與輪帶的使用壽命。

        烘幹機筒體兩端伸入進出料裝置內,柔性密封板緊貼合在筒體上。進料箱內設有進料溜,進料箱下端密封板內側開有落料和清料的腰形孔,以避免倒料造成的物料擠壓、堵塞。

        烘幹機傳動裝置由電動機、減速機、聯軸器、小齒輪組裝件等零部件組成。

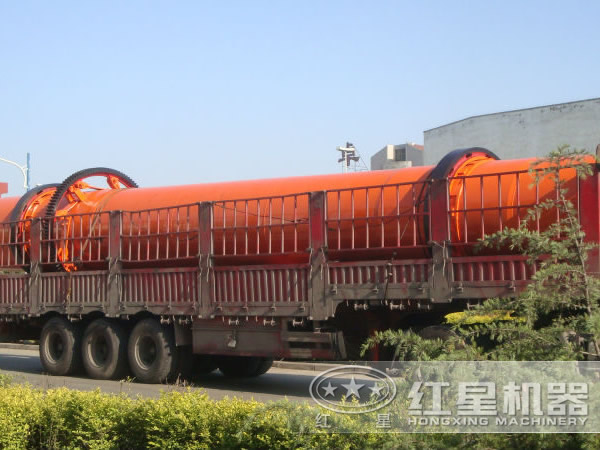

        烘幹機廠房

        烘幹機分類

        伊人APP软件現在的分類依據是-【伊人APP软件機器選礦設備裝備部生產的礦用烘幹機

        回轉烘幹機

        回轉烘幹機對物料的適應性強,可以烘幹各種物料,它是水泥廠用於烘幹石灰石、粘土、煤粉及混合材料的設備、也用於冶金、礦山、電力、化工、食品等部門。回轉烘幹機是水泥廠常用的烘幹設備。且設備操作簡單可靠,防塵密封好,維修方便,故得到普遍采用。

        轉筒烘幹機

        廣泛用於建材,冶金、化工、水泥工業烘幹礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板,傳動裝置,支撐裝置及密封圈等部件組成。具有結構合理,製作精良,產量高,能耗低,運轉方便等優點。

        隧道式烘幹機

        主要用於選礦、建材、冶金、化工、印刷等部門烘幹一定濕度或粒度的物料。 回轉烘幹機對物料的適應性強,可以烘幹各種物料,且設備操作簡單可靠,故得到普遍采用。

        間接傳熱烘幹機

        它廣泛用於建材,冶金、化工、水泥工業烘幹礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板,傳動裝置,支撐裝置及密封圈等部件組成。具有結構合理,製作精良,產量高,能耗低,運轉方便等優點。

        烘幹機工作原理

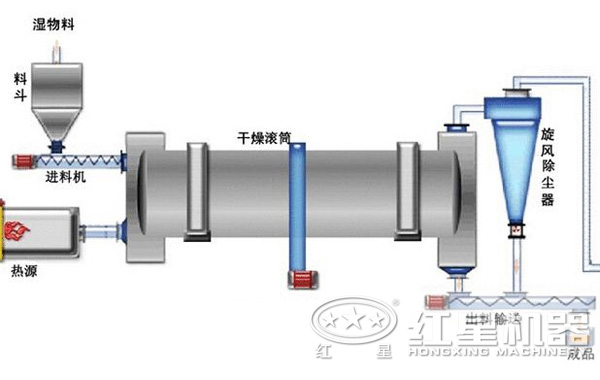

        烘幹機工作原理

        烘幹機的熱源來自燃燒裝置,本烘幹機采用順流式加熱方式。因此需要烘幹的物料,從烘幹機進料箱、進料溜進入烘幹機筒體,即被螺旋抄板推向後。由於烘幹機傾斜放置,物料一方麵在重力和回轉作用下流向後端,另一方麵物料被抄板反複抄起,帶至上端再不斷地揚撒下來,使物料在筒內形成均勻的幕簾,充分與筒內的熱氣流進行熱交換,由於物料反複揚撒,所含的水分逐漸被烘幹,從而達到烘幹的目的。

        對礦料進行烘幹時,應根據物料的不同選擇合適的烘幹方式,在烘幹過程中要注意的幾個因素:

        首先,需要在幹燥過程氣化的水量,燃料的消耗量,空氣消耗量,排出廢氣量,據此選定幹燥機,鼓風機,引風機,除塵器,等設備和確定燃燒室麵積及備煤,除灰方式;

        其次,幹燥設備/烘幹設備的選擇主要應考慮被幹燥物料的特性以及對幹燥產品含水率的要求等,烘幹機的處理量通常應用氣化強度來表示,氣化強度係指的是幹燥機的單位容積每小時汽化水量,烘幹機處理各種物料的汽化強度,在正常的操作過程中,為防止筒體出口處氣體流速過快,造成粉料流失,故限製流速不應超過2-3m/時,因此要根據計算求得廢氣量;

        最後,進入烘幹筒的煙道的氣的濕含量及熱含量,空氣在燃燒室和混合室中加熱量上升到一定高度,相對濕度也相應的降低到一定的濕度,燃煤和隨帶入水蒸氣濕含量可以然計算方式算出。

        技術參數

        規格(m)
        (直徑×長度)
        筒體容積
        (m³)
        生產能力
        (t/h)
        安裝斜度
        (%)
        最高進氣溫度
        (℃)
        主電動機
        (kw)
        總重量
        (t)
        Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
        Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
        Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
        Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
        Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
        Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
        Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
        Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
        Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
        Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
        Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
        Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
        Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
        Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
        Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
        Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
        Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
        Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
        Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

        間接傳熱烘幹機

            筒徑×筒長   項目 外筒內徑(mm) 內筒內徑(mm) 筒體長度(m) 筒體容積(m³) 筒體斜度 揚料板型式 最高進氣溫度(℃) 外形尺寸(m)
        Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
        Φ1.5×17m 17 22.97 18.2×2.7×2.7
        Φ1.5×19m 19 25.68 20.0×2.9×2.9
        Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
        Φ1.8×23m 23 39.33 24.5×2.9×2.9
        Φ1.8×25m 25 42.75 26.5×2.9×2.9
        Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
        Φ2.2×23m 23 63.61
        Φ2.2×25m 25 69.15
